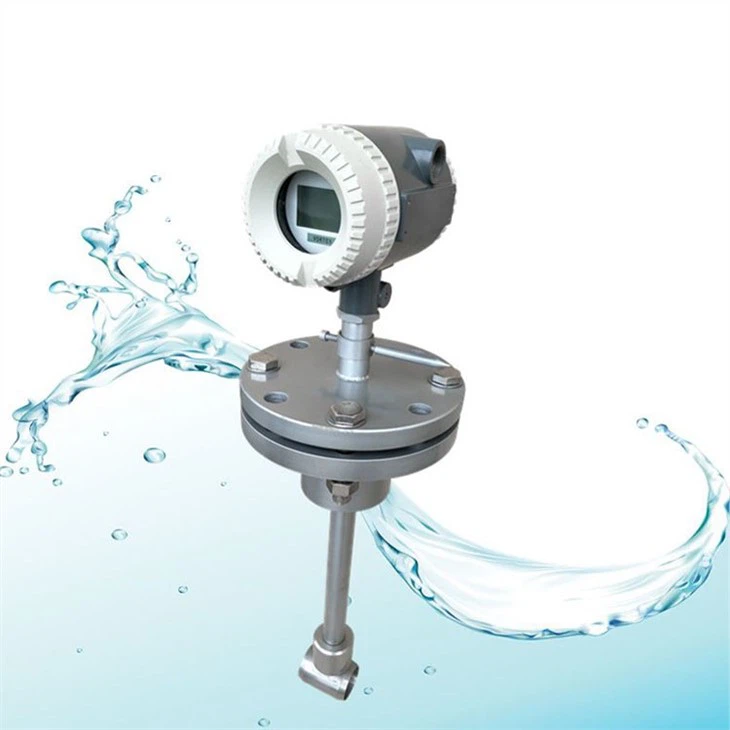

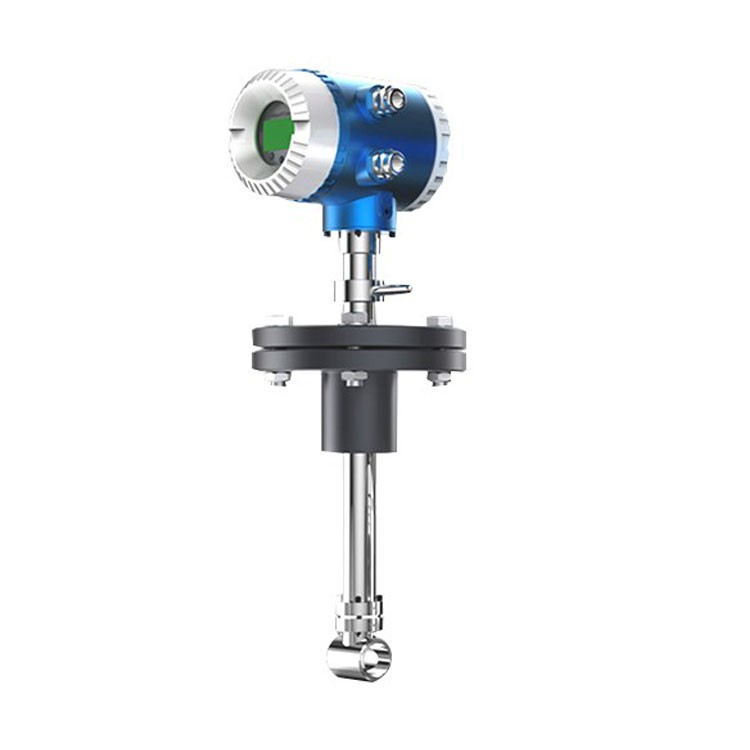

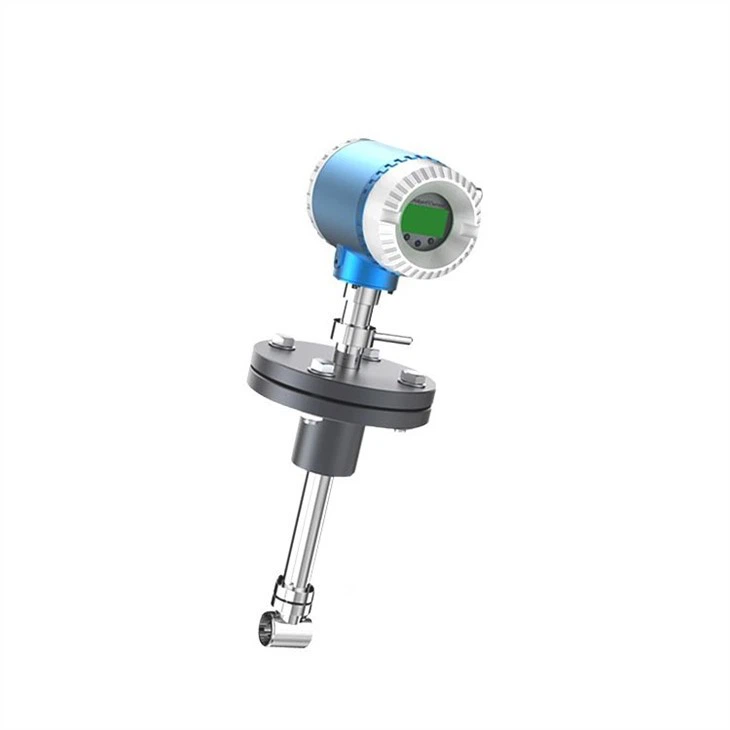

Meteran Aliran Putaran

Meter aliran pusaran sisipan, ia sesuai untuk saiz paip diameter besar. Ia tidak dipengaruhi oleh suhu, tekanan, kelikatan dan komposisi medium, pada masa yang sama, ia tidak tersekat, tidak tersekat, tidak mudah ditimbang, adalah tahan terhadap suhu tinggi dan tekanan tinggi, selamat dan tahan letupan, dan sesuai untuk persekitaran yang keras. Aliran meter aliran vorteks dibahagikan kepada paparan bersepadu dan paparan transmisi jarak jauh, dan dapat mengeluarkan isyarat nadi atau isyarat semasa untuk bersambung dengan komputer. Ini digunakan secara meluas dalam pengukuran cairan dalam petroleum, kimia, metalurgi, pembuatan kertas dan industri lain. Meter aliran tidak mempunyai bahagian yang bergerak, mempunyai kebolehpercayaan yang kuat, ketepatan tinggi, dan jangka hayat yang panjang. Ia dapat mengukur aliran seketika dan pengumpulan cecair dengan tepat dalam aliran julat aliran yang besar.

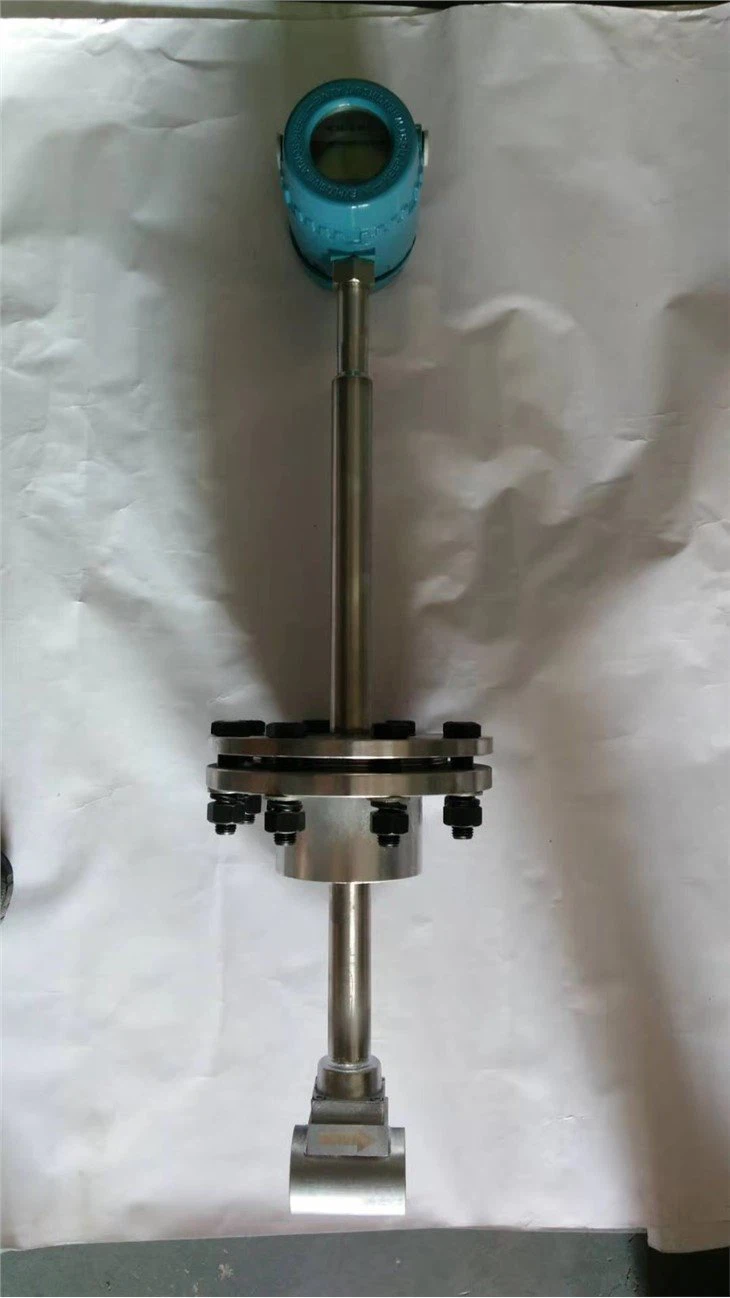

Plug-in vortex flow meter Parameter teknikal asas:

Diameter Diameter nominal: 15 ~ 2500mm

Medium Medium pengukuran: cecair, gas, wap

Temperature Suhu sederhana: -40 ~ 350 ℃ (jenis kapasitif: -60 ~ 450 ℃)

Mode Mod penyambungan: jenis pelekap kad flange, jenis bebibir, jenis pemalam

Pressure Tekanan nominal: 2.5MPa, 4.0MPa, 6.9MPa, 25MPa

Grade Gred ketepatan: 1.0 (cecair, gas), 1.5 (wap), 2.5 (pemalam)

Ability Kebolehulangan: .30.3%, 0.5%, 1.0%

◇ Bahan badan: keluli tahan karat 304, keluli tahan karat 316L

Resistance Rintangan beban:<>

Supply Bekalan kuasa: 24VDC, bateri litium 3.6V

Signal Isyarat output: frekuensi nadi, 4 ~ 20mADC, RS485, protokol Hart

◇ Julat halaju: cecair 0.5 ~ 6m / s, gas 5 ~ 60m / s

Grade Gred kalis letupan: iaⅡCT1 — T6 jenis selamat secara intrinsik (digunakan dengan halangan keselamatan Zener)

◇ Tahap perlindungan: IP65, IP67, IP68

vortex flowmeter

Lebih banyak meter aliran pusaran

Julat aliran

Alat berkaliber (mm)	cecair		Gas
	Julat pengukuran (m3 / j)	Julat frekuensi output (Hz)	Julat pengukuran (m3 / j)	Julat frekuensi output (Hz)
15	0.3~5	24~400	4~20	352~1761
20	0.6~10	23~382	6~30	254~1273
25	1.2~16	21~320	8~55	161~1112
32	1.8~20	18~200	10~120	97~1172
40	2~40	10~190	27~205	134~1018
50	3~60	8~150	35~380	87~952
65	4~85	6~120	60~640	71~764
80	6.5~130	4.1~82	86~1100	54~696
100	15~220	4.7~69	133~1700	42~548
125	20~350	3.2~57	150~2000	26~346
150	30~450	2.8~43	347~4000	34~392
......
300	95~2000	1.2~24	1360~18000	16~216

Kaedah pemasangan
(1) Pemasangan flowmeter insertionvortex seperti yang ditunjukkan di bawah ini, ketika diperlukan tekanan atau kompensasi suhu, pemancar tekanan dan pemancar suhu yang terpisah harus disediakan. Posisi lubang penyadapan tekanan diatur pada 3 hingga 5DN di hilir sensor, dan diameter lubang penekan tekanan adalah 6 hingga 13 mm. Titik pengukuran suhu ditetapkan pada 6 ~ 8DN hilir sensor. (seperti yang ditunjukkan dalam Rajah 3 di atas)
(2) Ketika flowmeter vortex yang dipasang pada bebibir dipasang pada saluran pipa, untuk memastikan pemasangan yang tepat dan dapat diandalkan, flowmeter vortex dan flange yang dipasang pada kartu dapat dikunci terlebih dahulu, dan kemudian flens yang dijepit dilas. Di paip. Untuk mengelakkan flowmeter vortex rosak kerana suhu yang berlebihan semasa pengelasan, kimpalan spot harus dilakukan terlebih dahulu, kemudian flowmeter pusaran harus dikeluarkan dan kemudian dikimpal.
(3) Untuk memfasilitasi penyelenggaraan dan pemeriksaan, pipa pintas dapat disediakan, yang dipasang pada flowmeter pusaran dan di luar bahagian paip lurus hilir untuk mencegahnya mempengaruhi pengukuran flowmeter pusaran.
(4) Pemasangan flowmeter vortex jenis anti-jatuh harus dilakukan sesuai dengan ketentuan yang relevan dari GB383.15-2000" Peralatan Elektrik untuk Atmosfera Gas Eksplosif&;, Bahagian 15:" Pemasangan Elektrik Lokasi Berbahaya (Tidak termasuk Tambang Batu Bara)" ;.

PSyarat ayment
1. Pelabuhan Pemuatan: Shanghai China
2. Contoh Masa Memimpin: 3-7 hari bekerja
3. Masa Penghantaran: Dalam masa 7-15 hari selepas pembayaran
4. Pembayaran: T / T, Western Union
