Meter aliran cecair ialah peranti yang mengukur jumlah air yang mengalir melalui paip.
Terdapat beberapa teknologi meter aliran cecair untuk dipilih, bergantung pada aplikasi pengukuran air, keperluan penyelenggaraan dan terma belanjawan.
Setiap daripada jenis meter cecair ini mempunyai prinsip operasi yang unik, faedah aplikasi khusus dan kos keseluruhan-pemilikan-.
Apakah meter aliran air yang perlu anda pilih untuk aplikasi pengukuran aliran air anda? Terdapat empat jenis utama meter aliran air: meter aliran air mekanikal, meter aliran isipadu pusaran, meter aliran ultrasonik dan meter aliran magnetik.
4 Jenis Meter Aliran Air

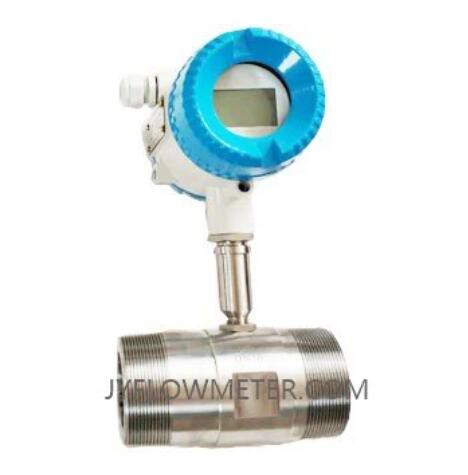

Meter aliran mekanikal - Jenis meter aliran air yang paling biasa dan menjimatkan ialah jenis meter aliran air mekanikal yang mengukur aliran melalui putaran turbin dengan reka bentuk kipas, shunt atau roda dayung.
Meter aliran air mekanikal ini berfungsi dengan mengukur kelajuan air yang mengalir melalui paip yang menyebabkan turbin atau omboh berputar.
Kadar aliran isipadu air adalah berkadar dengan kelajuan putaran bilah.
Kelemahan meter aliran air mekanikal untuk pengukuran air ialah ia mungkin tersumbat apabila air kotor atau mempunyai zarah yang lebih besar, yang meningkatkan kos penyelenggaraan. Meter air mekanikal juga tidak berfungsi dengan baik dengan aliran air yang rendah.
Meter aliran vorteks - Meter aliran air vorteks menggunakan vorteks yang dikeluarkan daripada penderia yang direndam dalam aliran.
Pusaran ialah kuasa alam, "putaran" terbentuk apabila bendalir bergerak melepasi halangan, seperti air yang mengalir di sekeliling batu di dalam sungai atau angin melepasi tiang bendera.
Dalam meter vorteks, tab sensor melentur dari sisi ke sisi apabila setiap pusaran mengalir melepasi, menghasilkan output frekuensi yang berkadar terus dengan kadar aliran isipadu.
Meter aliran pusaran berbilang pembolehubah mengukur sehingga lima pembolehubah proses dengan satu sambungan proses: kadar aliran isipadu, aliran jisim, ketumpatan, tekanan dan suhu.
Meter vorteks sisipan berfungsi dengan baik pada paip yang sangat besar kerana ia boleh dimasukkan ke dalam aliran dengan mengetuk panas dengan retraktor.
Meter aliran ultrasonik - Meter aliran air ultrasonik menggunakan ultrasound untuk mengukur kelajuan bendalir yang mengalir dalam paip untuk mengukur aliran isipadu.
Dalam masa transit-pengukur aliran cecair ultrasonik, isyarat ultrasonik dihantar ke arah cecair yang mengalir ke hilir, dan kemudian isyarat lain dihantar terhadap cecair yang mengalir di hulu.
Dalam bentuk yang paling asas, masa untuk nadi sonik bergerak ke hilir dibandingkan dengan masa untuk nadi bergerak ke hulu. Masa pembezaan ini kemudiannya digunakan untuk mengira halaju bendalir yang mengalir.
Meter kemudian menggunakan halaju bendalir ini untuk mengira kadar aliran isipadu dalam paip.
Pengapit-pada meter ultrasonik mengukur air dari luar paip dengan menembak denyutan bunyi melalui dinding paip, jadi ia sesuai untuk mengukur aliran air dalam paip besar dan mempunyai kefleksibelan aplikasi.
Prinsip Operasi Ultrasonik
Meter aliran magnetik - Meter aliran magnetik menggunakan medan magnet untuk mengukur kelajuan bendalir yang mengalir dalam paip untuk mengukur aliran isipadu.
Mereka menggunakan Hukum Aruhan Elektromagnet Faraday. Menurut Hukum Faraday, apabila cecair mengalir melalui medan magnet, ia menghasilkan voltan.
Apabila bendalir mengalir lebih cepat, lebih banyak voltan dihasilkan. Voltan yang dihasilkan adalah berkadar dengan pergerakan air; elektronik memproses isyarat voltan ke dalam kadar aliran isipadu.
Meter aliran magnetik mempunyai ketepatan pertengahan, jadi ia tidak sesuai untuk aplikasi pemindahan jagaan dan tidak boleh berfungsi pada air tulen kerana tiada ion untuk diukur.
